Jeu de gabarits pour cheville à bois

Caractéristiques:

- Gabarit de cheville qui s'auto-centre à l'intérieur des planches pour réaliser des joints de positionnement rapides et précis.

- Capable de réaliser des joints bord à bord, en T et bord à coin

- Fabriqué en plastique résistant aux chocs.

- Peut être utilisé sur des planches jusqu'à 31 mm d'épaisseur.

- Accepte les forets de 6, 8 et 10 mm.

Spécification :

• Matériau : plastique + métal
• Couleur : jaune
• Utilisation : Traitement du bois
• Longueur : correspond à 6/8/10 mm foret

1. ACCESOIRES NECESSAIRES POUR LA FIXATION PAR CHEVILLES

Vous devrez utiliser les éléments suivants avec le gabarit :

Des chevilles, un crayon pointu, une équerre, un mettre ruban pour espacer le pas des chevilles. Vous aurez également besoin d’une perceuse ou d'une perceuse sans fil et de forets équipés d'une butée de profondeur pour une installation correcte. Vous aurez aussi besoin de colle et de pinces pour finir votre joint. Un simple collier de serrage vous sera utile pour fixer la pièce à monter.

2. MARQUAGE DU CENTRE DES TROUS

Placez les deux pièces l'une sur l'autre, faites correspondre le devant et marquez les centres des chevilles sur la pièce inférieure. Nous recommandons de placer la première cheville à au moins 27 mm de l'avant et de l'arrière. La distance entre les chevilles est arbitraire. Rappelez-vous qu'une longue distance entre les chevilles signifie généralement que votre joint ne sera pas assez solide. Nous recommandons de créer une distance de 65-100 mm. Cela assurera un joint solide.

3. COPIE DES MESURES SUR LA DEUXIEME PIECE

Marquez les trous des chevilles sur la deuxième pièce à l'aide d'une équerre pour bien installer le gabarit. La pièce percée dans le grain frontal doit avoir des marques sur la face et de même, le grain de l'extrémité doit avoir des marques sur l’extrémité du bois.

4. TAILLES DES CHEVILLES- DETERMINATION DE LA PROFONDEUR DE PERCAGE

Mesurez la longueur totale de la cheville et décidez de la profondeur de perçage dans le grain d’extrémité et de face. Pour cette pièce, nous avons utilisé des chevilles de 35 mm de long et 18 mm d’épaisseur.Nous avons percé un trou de 15 mm de profondeur dans la face avant et de 22 mm de profondeur dans le grain final. Laissez toujours un espace de 2 mm pour la colle, c'est-à-dire 15 mm pour la face + 20 mm dans l'extrémité + 2 mm d'espace pour la colle.

5. REGLAGE DE LA PROFONDEUR

Placez le gabarit sur la pièce à monter, insérez la perceuse dans le manchon jusqu'à ce que la perceuse touche la pièce.

La profondeur de perçage est égale à la distance entre la butée et le gabarit. Réglez la hauteur en déplaçant la butée le long de la perceuse et fixez-le à l'aide d'une goupille de verrouillage. Veillez à bien serrer la butée de profondeur pour éviter qu’elle ne se déplace et ne modifie la profondeur du forage.

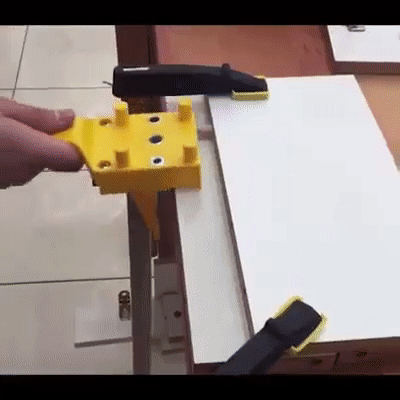

6. MONTAGE DU GABARIT POUR LE PERÇAGE DES BORDS

Le positionnement correct du trou au centre de la pièce et le réglage précis de la distance entre les chevilles sont les éléments fondamentaux les plus importants lors du perçage du bord.

Placez le gabarit sur le bord de la pièce de la bonne façon pour percer un diamètre choisi (comme indiqué sur l'image). Installez un centre approprié en utilisant des pointes de centrage et en tournant la poignée dans le bon sens. Respectez la distance indiquée entre les chevilles et positionnez toujours votre gabarit de manière à ce que le repère se trouve au milieu.

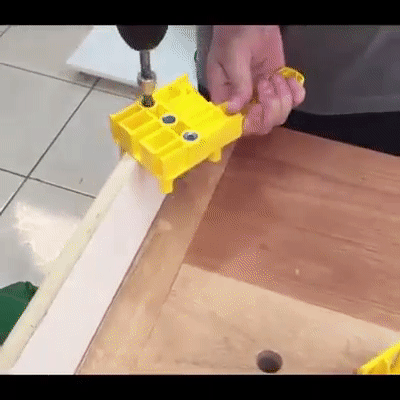

7. PERÇAGE DANS LE BORD

Insérez le foret dans les douilles trempées et percez le trou.

Procédez de la même façon pour percer tous les autres trous.

8. MONTAGE DU GABARIT POUR LE PERCAGE FRONTAL

Montez le gabarit avec une butée latérale et réglez la distance de perçage à partir du bord de la pièce.

Pour un montage simple, insérez une cheville dans le trou du bord et placez l’ouverture du gabarit d'un diamètre similaire dessus. Appuyez sur la butée latérale contre la pièce et serrez les vis de fixation.

9. PERCAGE DANS LA FACE

Utilisez la butée de profondeur pour régler la profondeur de 15 mm et percez les trous. La butée latérale assure la bonne distance par rapport au côté. Le centrage des chevilles est guidé par la ligne directrice tracée. Appliquez cette procédure pour toutes les autres chevilles.

CONSEIL :

Placez la perceuse dans un manchon et marquez un emplacement pour le centre en fonction de celui-ci, c’est une façon plus simple d'ajuster les coins.

10. ASSEMBLAGE DES PIECES

Si vous avez été assez prudent tout au long du travail, il devrait être simple de joindre les deux pièces. Vous pouvez simplement enlever une cheville dans le cas où un trou n'est pas à sa place.

11. COLLAGE DES CHEVILLES

Utilisez un adhésif pour bien coller le joint. Vous pouvez également utiliser un adhésif étanche. Sur base de notre expérience, nous vous recommandons l'utilisation de colles Titebond. Il s'agit d'adhésifs offrant une force d'adhérence unique sans rétrécissement, tout comme les colles PVA. Tout d'abord, collez les chevilles sur le bord. Ensuite, appliquez de la colle sur les trous de la face et assemblez les pièces ensemble.

12. SERRAGE DU JOINT

Après avoir assemblé les pièces, serrez-les à l’aide de quelques pinces pour assurer une bonne adhérence. Vous devez laisser le joint serré pendant environ 20 minutes pour obtenir une bonne adhérence.

13. EVALUATION DU GABARIT

Le travail avec le gabarit est simple et n’est pas difficile du tout. Le gabarit est abordable et peut être utilisé même par une personne novice dans le domaine du travail du bois. La seule chose à surveiller est un bon centrage. Le gabarit est idéal pour un faible nombre de joints. Si vous décidez, cependant, de fixer régulièrement, nous vous recommandons d’obtenir un produit d’un niveau supérieur. Ce produit est particulièrement recommandé pour les menuisiers amateurs.

14. CONSEILS POUR UN JOINT ESTHETIQUE

Pour un joint plus esthétique et plus professionnel, nous recommandons de créer un petit chevauchement sur le joint. En chevauchant la planche supérieure à la planche latérale. Le chevauchement est généralement de 0,4 mm et donne une impression esthétique. Vous pouvez régler la taille du chevauchement lors du perçage, en réglant la butée latérale sur le gabarit sur 11.

Placez le matériau (épaisseur en fonction du chevauchement désiré) entre la planche et la butée latérale. Ceci déplacera les trous plus loin du bord.

15. CONCLUSION

Nous sommes convaincus que vous apprécierez le gabarit ainsi que la procédure recommandée pour le choisir et l'utiliser dans votre atelier.
